VIBROPORT 80 (VP-80)便攜測振儀 新手和專業人員的共同選擇

便攜式、手持式振動測試儀必要性

   輔助設備或非重要設備通常不會采用在線監測保護系統進行監測。這種場合的應用手持式便攜振動監測分析儀表提供了一種高性價比、有效的監測方案。手持式便攜振動監測儀除了具備友好的用戶界面，更重要的是，還具備強大的分析軟件用于測量數據的分析和存儲；同時這種儀表也用于現場的動平衡工作，以節省轉子拆卸、運輸、安裝的時間和費用。

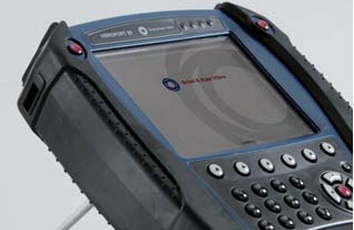

  VP-80 是B&K 申克最新一代手持式測量儀器，用于采集設備的振動和進行詳細振動分析以确定故障的原因機理。多功能配置、靈活的模塊設計及友好的用戶界面成爲理想的手持式振動儀，幫助用戶提高設備利用率。

   三大功能 振動分析、轉子動平衡、設備狀态監測

  VIBROPORT80是模塊化的構建，對于新手VP80有兩套非常有用的配置單:分析配置用于振動的分析診斷，它包括轉速測量功能、FFT頻譜分析功能及滾動軸承故障分析振動（包絡分析）。

  VP80有許多功能模塊提供給專業分析人員使用。包括的功能模塊如：轉速測量、階次分析、時域波形及傳遞函數。正是由于模塊化設計的靈活性，VP80既能适合簡單的測量任務，又能滿足複雜的監測和分析任務。

  用戶能夠直接使用預先設置或者用戶設置的測量任務，可以簡化VP80測量過程的操作。自動選擇測量範圍及預先設置的Bruel&Kjaer Vibro的傳感類型，這些都構成了我們整個儀器的簡單操作的設計理念。

  大彩屏顯示、數字鍵盤輸入、快捷鍵布置以及彩色指示燈連接都讓VP80操更加快捷容易。VP80的外殼非常結實，密封等級IP65，同時通過在危險爆區域使用的認證。

技術參數

1.、單位和測量任務

單位

    加速度

    速度

    位移

     一次或兩次積分

測量任務

  通頻振動（特征值）（總的振動和滾動軸承故障頻率）

  根據轉速f(n)或者時間f(t)的通頻振動測量

  峰值系數

  X/Y****值（兩通道功能）

  FFT頻譜（100到256000線）

  FFT窗函數：漢甯窗，海明窗，平頂窗，矩形窗（重疊0到99%）

  包絡譜（BCS,SED）

  軸心軌迹（兩通道功能）

  振動的時域波形（原始信号）和鍵相信号

  交叉相位（兩通道功能，兩通道相位差）

  相位

  傳遞函數

  過程量（DC，電壓）

  間隙電壓（DC，電壓）

2、傳感器和輸入通道

  傳感器

   振動速度傳感器

   振動加速度傳感器

   振動位移傳感器

   過程量（DC，電壓）

   OK監測

   輸入通道

    通道CH1：測量通道1或者3軸向輸入1,2,3（振動）

    通道CH2：測量通道2（振動）

    通道USB HOST/CH R：測量通道4（振動），敲擊錘輸入，耳機

    通道USB DEV/TRIG/PWR：轉速鍵相輸入，USB（數據輸出）

3、測量範圍

輸入通道：通常情況****+/-25伏峰峰值（短暫過壓保護+/-50伏）

輸入範圍：傳感器單位，自動範圍或者****25V

    動态範圍：>90db

    頻率範圍：（DC）0.18HZ到80KHZ（測量通道數決定最高測量頻率）

    測量轉速：1到99000rpm（最高轉速受轉速傳感器限值，可以測量更改轉速）

4、測量儀器

  尺寸：220*220*71mm

  重量：1.54千克

  顯示：6.4”TFT VGA,LCD

  背景（640*840,18位彩色）

  LED：藍色，綠色，黃色和紅色

  可充電電池：锂電池 6600mAh通常運行8小時)

  存儲  内存：128MB DDR SDRAM

  使用環境

  保護等級：IP65（防水防塵，EN60529）掉落無損高度：1.2米符合MIL STD-810F

  運行溫度：-10到60度

  存儲溫度：-20到60度

  濕度：10到90%相對濕度 非凝結0到50度

  防振動：符合MIL STD-810

  通過認證：CE,RoHs,C-Tick

  防爆 ：ATEX和IECEx II3G Ex IIC T4 Gc94/9/EC(隻有VP80E) CSA等級I,Div2 組别A,B,C和D溫度等級T4A@Ta=50度(隻有VP80)

5、系統

  USB（直接連接測量儀器或者通過基座連接）

  Microsoft® ActiveSync®

  Mobile Device Center (WindowsTM 7)

  操作系統：WindowsTM Embedded CE 6.0

  處理器: Marvell 806 MHz PXA320

  DSP: Motorola Freescale DSP56311
