技術指标：

靈敏度：2mV/µm（50mV/mil）

量程：8mm

靈敏度誤差：±5%（室溫）

            ±10%（整個工作溫度範圍内）

線性度：±1%（室溫）

        ±7%（整個工作溫度範圍内）

工作溫度：

探頭：-30℃~180℃

延長電纜：-50℃~200℃

前置器：-30℃~65℃

探頭直徑：17mm

電源：-24V（-18V~-26VDC）＜30mA電流

允許傳輸信号電纜長度：1000米

選型指南：

探頭、前置器、延長電纜構成電渦流傳感器（系統）。探頭本體電纜與延長電纜長度相加要與前置器要求的電纜總長相等（輸入端）。

例：前置器輸入端總電纜長度要求5米，探頭本體電纜與延長電纜之和必須爲5米，可以有兩種相組合：

（1）探頭本體電纜0.5米，延長電纜4.5米

（2）探頭本體電纜1米，延長電纜4米

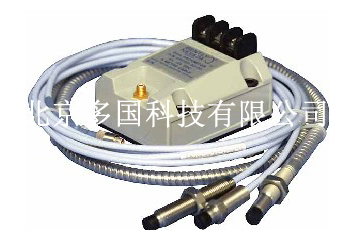

德國申克 電渦流位移傳感器8mm量程範圍

SD-161 SD-164

前置器：OD-162

延長電纜：EC-001 EC-002 EC-003

探頭SD-161

SD-161-【A】-【B】-【C】-【D】-【E】

A：安裝螺紋

M20×1…………………………………………………………6

B：探頭體長度（75~255mm可選）

标準長度105mm……………………………………………105

 C：探頭本體電纜

0.5米…………………………………………………05

1米……………………………………………………10

D：電纜铠裝：

不帶铠裝………………………………………………0

Φ6不鏽鋼铠裝…………………………………………1

E：特殊要求

沒有……………………………………………………0

有………………………………………………………1

探頭SD-164

SD-164-【A】-【B】-【C】-【D】-【E】

A：安裝螺紋

M20×1……………………………………………………………6

B：探頭體長度 50~150mm可選

标準長度50mm………………………………………………50

C：探頭本體電纜

0.5米……………………………………………………05

1米………………………………………………………10

D：電纜铠裝

不帶铠裝…………………………………………………0

E：特殊要求

沒有…………………………………………………………0

有……………………………………………………………1

延伸纜

EC-【A】-【B】-【C】

A：铠裝

無铠裝（-50~200℃）………………………………001

金屬铠裝（-50~200℃）……………………………002

人造材料铠裝（-50~200℃）………………………003

B：長度

4.0m±0.2m……………………………………………………40

4.5m±0.3m……………………………………………………45

90.m±0.4m（隻用于OD-053）…………………90

9.5m±0.6m（隻用于OD-053）…………………95

C：特殊要求

沒有……………………………………………………0

有………………………………………………………1

（備注：延伸電纜長度以1米爲變化單位）

前置器

OD-【A】-【B】

A：類型

8mm量程，适用于5米同軸電纜……………………162

8mm量程，适用于5米同軸電纜……………………165

B：特殊要求

沒有………………………………………………………0

有…………………………………………………………1
