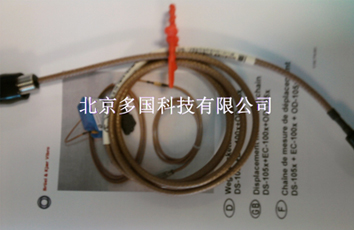

德國申克電渦流傳感器DS-1054 防爆 分離式非接觸傳感器 直接頭

量程在2mm範圍内）

常見用途：

技術指标：

靈敏度：8mV/µm（200mV/mil）

量程：2mm

靈敏度誤差：±5%（室溫）

            ±10%（整個工作溫度範圍内）

線性度：±1%（室溫）

        ±7%（整個工作溫度範圍内）

工作溫度：

探頭：-30℃~180℃

延長電纜：-50℃~200℃

前置器：-30℃~70℃

探頭直徑：7.9mm

電源：-24V（-18V~-26VDC）＜30mA電流

允許傳輸信号電纜長度：1000米

選型指南：

DS-105X 防爆系列分離式傳感器組成:
•自帶有連接電纜的傳感器
•長度與傳感器自帶電纜相配的延伸電纜
•相對應的前置放大器
•2mm量程範圍

例：前置器輸入端總電纜長度要求5或10米，探頭本體電纜與延長電纜之和必須爲5米或10米，可以有三種相組合：

（1）探頭本體電纜0.5米，延長電纜4.5米或9.5米

（2）探頭本體電纜1米，延長電纜4米或9米

（3）探頭本體電纜5米或10米，此時無需延長電纜

B&K VIBRO德國申克 電渦流傳感器2mm量程範圍，放爆防腐蝕傳感器
DS-1051 DS-1052 DS-1053 DS-1054
前置器：OD-1051 OD-1053
延伸電纜：EC-1001 EC1002 EC-1003

探頭DS-1054

DS-1054-【A】-【B】-【C】-【D】-【E】

A：安裝螺紋

M10×1-6g………………………………………………………03

3/8“-24UNF-2A………………………………………………04

B：探頭體長度（34-150mm可選）

34mm…………………………………………………………034

C：探頭本體電纜

1米…………………………………………………010

5米…………………………………………………050

D：電纜铠裝

無铠裝………………………………………………1

不鏽鋼铠裝…………………………………………2

聚四氟乙烯铠裝……………………………………3

E：特殊要求

沒有…………………………………………………9

延伸纜
EC-【A】-【B】
A：铠裝
無铠裝…………………………………………1001
金屬铠裝………………………………………1002
聚四氟乙烯铠裝………………………………1003
B：長度
4.0m……………………………………………………040
9.0m（隻用于OD-1053）…………………090
9.5m（隻用于OD-1053）…………………095
前置器
OD-【A】
A：類型
2mm量程，适用于DS1051/2/3/4傳感器，
5米同軸電纜………………………………………1051
2mm量程，适用于DS1051/2/3/4傳感器，
10米同軸電纜……………………………………1053
